一、單效濃縮器：

單效濃縮器特點適用于中藥、西藥、葡萄糖、釀酒、淀粉、口服液、化工、食品、天然用味品、食品添加劑、味精、乳品等工業酒精回收，單效濃縮器能用于批量小、品種多的熱敏性低的真空濃縮。

1、酒精回收： 回收能力大，采用真空濃縮流程。比老型同類單效濃縮器提高生產率5-10倍，降低能耗30%，具有投資小，回收效益高的特點。

2、濃縮液料： 單效濃縮器采用外加熱自然循環與真空負壓蒸發相結合的方式，蒸發速度快，濃縮比可達1.3，液料在全密封狀態無泡沫濃縮，用單效濃縮器濃縮出來的藥液，具有無污染，藥味濃的特點，而且清洗方便(打開加熱器的上下蓋即可進行清洗)。單效濃縮器操作簡單，占地面積小。加熱器、蒸發器采用不銹鋼保溫結構，保溫層外用不銹鋼薄板制作外殼，表面做鏡面或亞光處理。

二、結構與性能：

單效濃縮器由加熱室、分離器、除沫器、汽液分離器、冷凝器、冷卻器、貯液桶、循環管等部件組成，整套單效濃縮器設備采用不銹鋼材料制成。

加熱室內部為列管式，殼程接入生蒸汽，加熱列管內部的液體，加液室并配有壓力表、安全閥，以確保正常生產。

單效濃縮器分離室正面設有視鏡，供操作者觀察料液的蒸發情況，后面人孔便于更換品種時清洗室內部，并設有溫度表、真空表，以便觀察掌握蒸發室內部的料液溫度與負壓蒸發時的真空度。

三、工作原理：

生蒸汽進入加熱室的列管外面，將料液加熱上升，從噴管噴入蒸發室，進行汽液分離，其料液從循環管回到加熱室下部再加熱，料液受熱又噴入蒸發室開成循環。單效濃縮器料液濃縮到需要的程度，經取樣確定合格后由出料口出料，蒸發室蒸發出來的蒸汽經除沫器消除泡沫再經汽液分離器，部份料液返回蒸發室，其余二次蒸汽由冷凝器與冷卻器冷卻成液體進入貯液桶后不凝氣體排入大氣或真空泵帶走。

四、根據用戶不同需求，可采用執行的設計、制作、檢驗標準如下：

1. SFDA 《藥品生產質量管理規范》2010年版

2.《醫藥工業潔凈廠房設計規范》(GB50457-2008)

3. GAMP藥品生產自動化管理規范

4. GB150.1~150.4-2011《鋼制壓力容器》

5. NB/T47003.1-2009《鋼制焊接常壓容器》

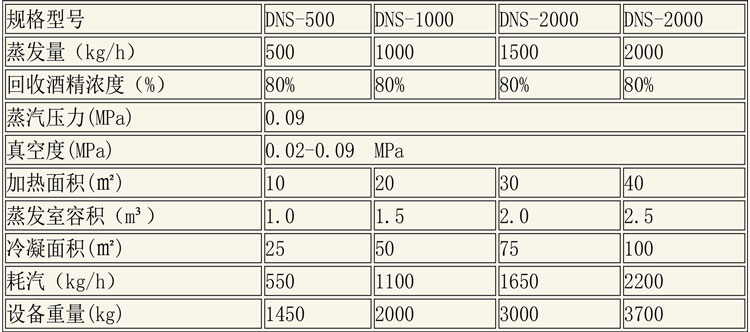

五、技術參數：
