一、靜態提取罐綜述

靜態提取罐也叫靜態多功能提取罐，為無攪拌靜態提取設備，適用于中草藥、植物、動物、食品、生物藥、化工行業的常壓、減壓、加壓、水煎、滲漉、強制循環、熱回流、揮發油提取及有機溶媒回收等工藝過程。靜態提取罐可實現真空減壓提取，降低沸點。靜態提取罐主要形式有正錐型提取罐、斜錐型提取罐、直筒型提取罐、蘑菇型提取罐四種形式，常用的為正錐型提取罐。正錐型提取罐、斜錐型提取罐、直筒型提取罐、蘑菇型提取罐可作靜態提取罐，也可配備不同的攪拌器做動態提取罐。靜態提取罐高度較動態提取罐較低，適合廠房高度受限制的工廠使用，雖然不帶攪拌，但是可以通過加熱溫度提高，泵強制循環，排渣門蒸汽直入等方式提高提取效率和提取得率。

二、靜態提取罐結構特點簡介

成套靜態提取罐主要由主罐(提取罐)、捕沫消泡器、冷凝器、冷卻器、油水分離器、過濾器、泵等七部分結構組成。提取罐是主罐，是提取反應的主體設備，在提取罐內實現原料的蒸煮，升溫，降溫，蒸發，回流，除油等。提取罐一般是采用旋轉式鎖緊排渣門出料，方便、快捷、安全有保證。捕沫器頂部設置快開結構，以便于拆卸消泡結構，內置消泡結構易于拆卸和清洗。冷凝器、冷卻器、汽液分離器、過濾器等根據工作壓力、換熱面積、殼程壁厚、列管規格等實際情況設計。

靜態提取罐配備CIP清洗自動旋轉清洗球、實時在線溫度顯示、壓力表、防爆視燈、視鏡、快開式投料口等，確保操作簡便，符合GMP標準。設備內筒體材質為不銹鋼SUS304、SUS316L，保溫介質采用硅酸鋁/巖棉/聚氨酯等保溫，保溫介質外包不銹鋼外包，美麗大方。

三、靜態提取罐操作說明

做好前期準備工作后，將藥材從罐體上部投料口投入罐內，開啟進水閥，根據制備工藝要求確定加入量約藥材的5~8倍水(或有機溶媒下同)。罐內加入藥材與水后應留有一定的空間。

開啟提取罐加熱夾套蒸汽，如需快速加熱也可同時開啟直通蒸汽閥，迅速加熱至沸騰，罐體內溶液沸騰后，溶液蒸汽夾帶著較低沸點的芳香油份上升至冷凝器再經冷卻器流至油水分離器，依據油水不同比重原理，將芳香油分離收集備用，待油份基本收集完后，將油水分離器中的溶媒放回提純罐內，以保持提取罐罐內溶液量。第一次提取沸騰時間約2小時，第一次提取結束后，關閉蒸汽。打開放液閥將罐內提取液經過過濾器后泵至貯液罐。

第二次加入溶液，依第一次提取方法提取約1小時30分鐘，合并第一次藥液。第三次加入溶液，依此提取40分鐘至1小時，合并三次藥液。此時提純罐內溶液無色(藥物有效成份基本提盡)自然濾干殘液后，開啟出渣門排出藥渣。如是用乙醇作提取液則第三次過濾藥液后加入適量的水，打開蒸汽回收乙醇溶劑待后批次備用，再排出藥渣。排出藥渣后，打開清洗閥門進行就地清洗(CIP)清洗完畢后關閉出料門，進行下批投料。

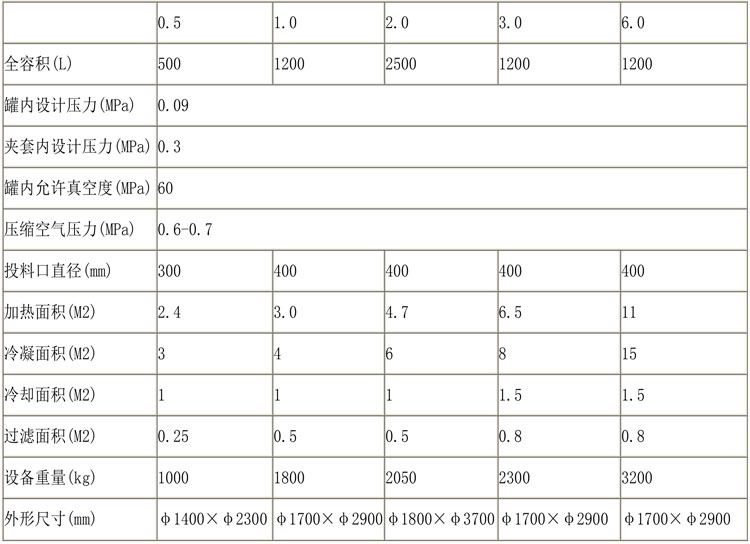

四、靜態提取罐選型參數表
